Артикул

4501001057

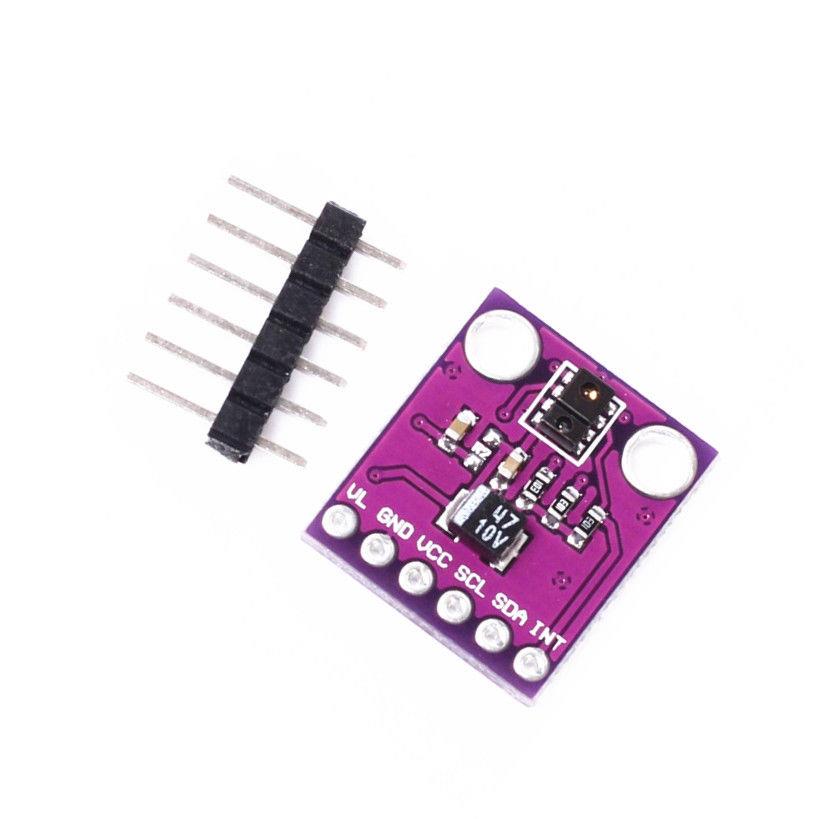

Датчик на основе популярной микросхемы APDS-9930
Такие микросхемы стоят во множестве планшетов и смартфонов.
Отвечают за зависимость яркости экрана от освещенности.
Так же за затемнение экрана при приближении предметов.

Характеристики
•    Входное напряжение питания (VCC): 2,2 ... 3,6 В постоянного тока (номинально 3,3 В).
•    Напряжение питания драйвера ИК-светодиода (VL): от 2,5 до 4,5 В постоянного тока.
•    Ток потребляемый ИК-светодиодом через драйвер: 100 / 50 / 25 / 12.5 мА (устанавливается программно).
•    Ток потребляемый модулем без учёта ИК-светодиода:
o    В режиме измерений: до 200 мкА.
o    В режиме ожидания: до 90 мкА.
o    В спящем режима: до 2,2 мкА.
•    Частота тактирования шины I2C: до 400 кГц.
•    Адрес модуля на шине I2C: 0x39.
•    Рабочая температура: -30 ... +85 °С.
•    Температура хранения: -40 ... +85 °С.
•    Габариты: 15х18 мм
•    Вес: 3 гр.

Датчик освещённости и приближения APDS9930 — способен определять близость объектов (препятствий) и уровень освещённости в Lux. У старшей модели APDS9960 более расширенный функционал, помимо определения близости и освещённости, они способны определять цвет и жесты.
Таблица подключения выводов датчика:
• SDA - линия данных шины I2C. Подключается к выводу A4 Arduino UNO через двунаправленный преобразователь.
• SCL - линия тактирования шины I2C. Подключается к выводу A5 Arduino UNO через двунаправленный преобразователь.
• GND - общий вывод питания. Подключается к выводу GND Arduino UNO.
• VCC - вывод питания модуля. Подключается к выводу 3.3V Arduino UNO.
• VL - вывод питания драйвера ИК-светодиода. Подключается к выводу 3.3V Arduino UNO (если на обратной стороне модуля установлена перемычка, то питание на данный вывод можно не подавать).
• INT - выход прерывания модуля. Не используется.
