Характеристики Модуль датчика удара SW-420

Артикул 4501001037

Описание

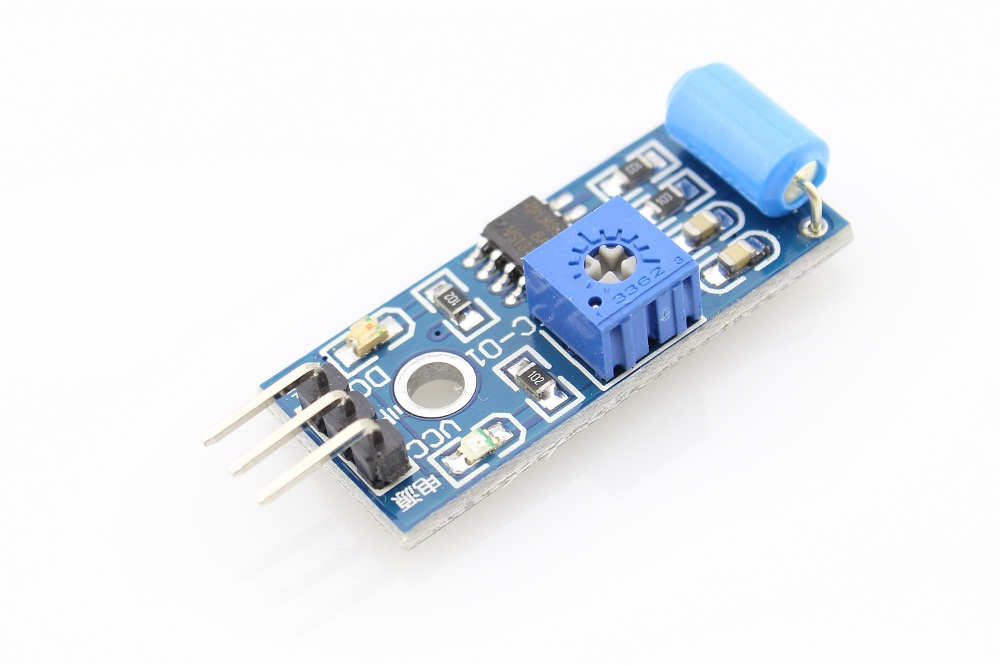

Модуль на основе датчика вибрации SW-420 и компаратор LM393 обнаруживает вибрации выше определенного порога. Порог может быть отрегулирован с помощью потенциометра на плате. Когда нет вибрации на выходе логический ноль и наоборот.

Применяется для обнаружения вибрации. Например, в системе защиты от взлома

Цифровой выход
Напряжение питания: 3,3 В-5В
Встроенный светодиодный индикатор
Размер платы: 3.2cm х 1.4cm

Дополнительная информация

Модуль SW-420 построен на основе одноимённого датчика вибрации, конструктивно представляющего из себя два контакта, замыкающиеся металлическим шариком при встряске. Кроме самого датчика, на модуле установлен операционный усилитель LM393, включенный по схеме компаратора для уменьшения количества дребезга и реализации регулировки чувствительности датчика.
Также такое включение позволяет подключать датчик непосредственно к модулю реле, причём возможность залипания реле из-за слишком частых включений и выключений исключается тем же компаратором - он будет обеспечивать стабильные фронты сигнала и ток, достаточный для открытия реле, установленных на стандартных модулях.

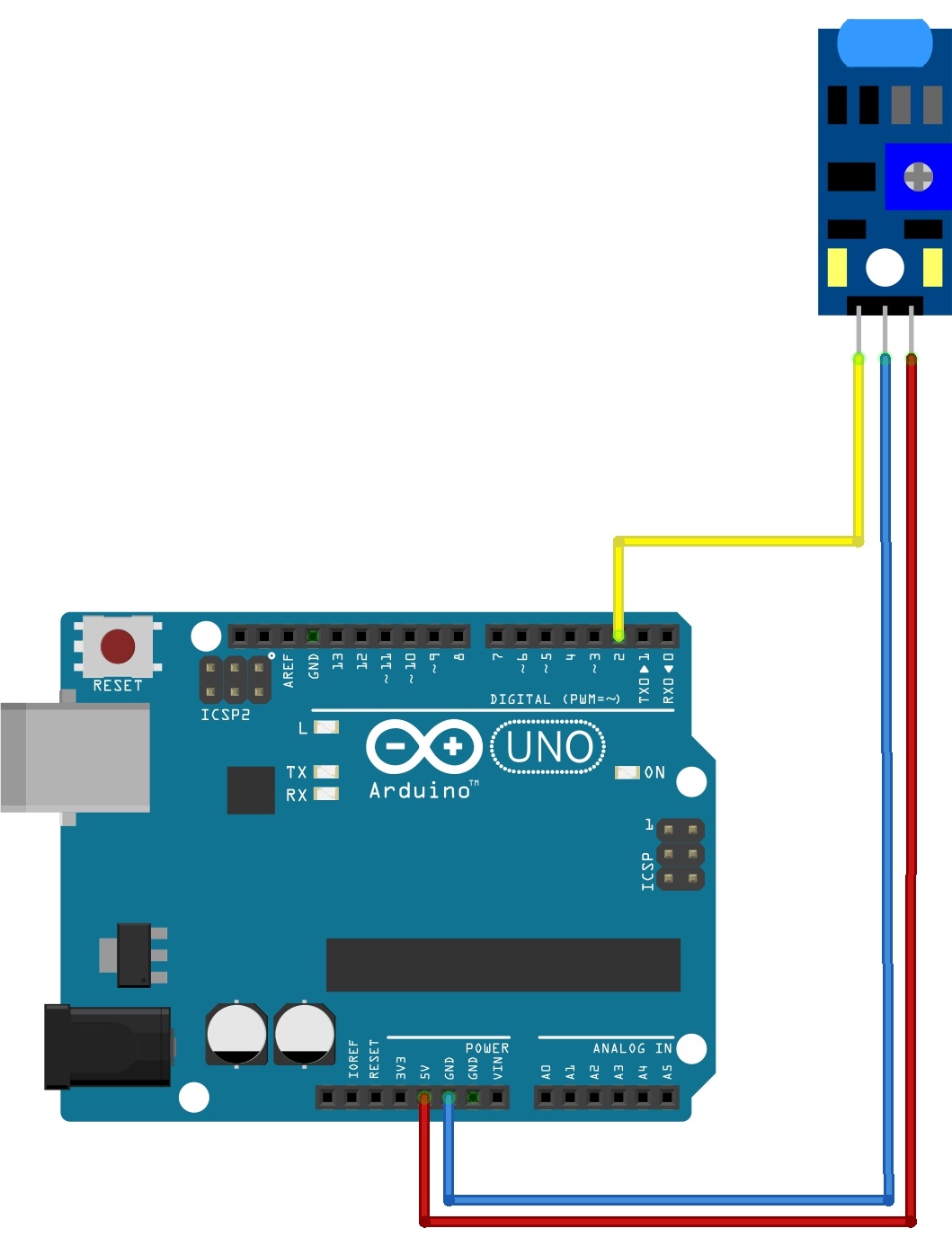

Питание модуля может осуществляться как от 3.3В, так и от 5В, что позволяет использовать его с широким спектром микроконтроллеров с различным напряжением питания. Выход с датчика имеет тип NC, то есть нормально закрытый (при тряске контакт будет размыкаться).
