Артикул

0302042121

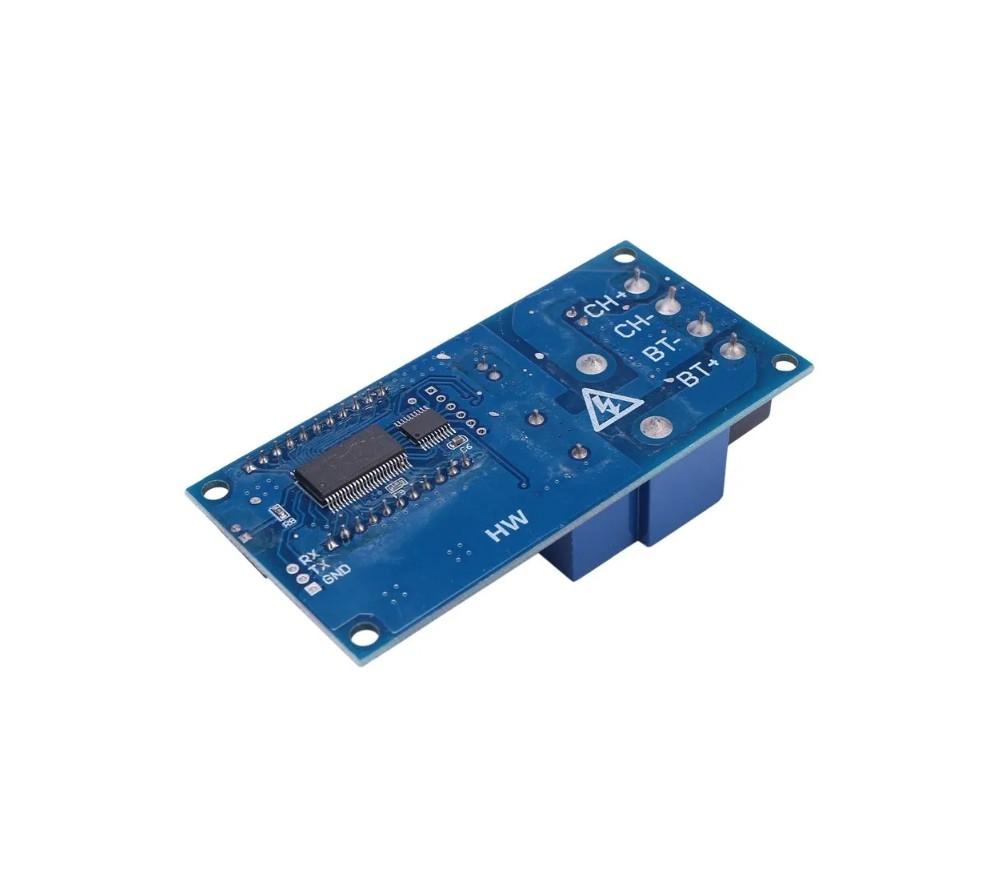

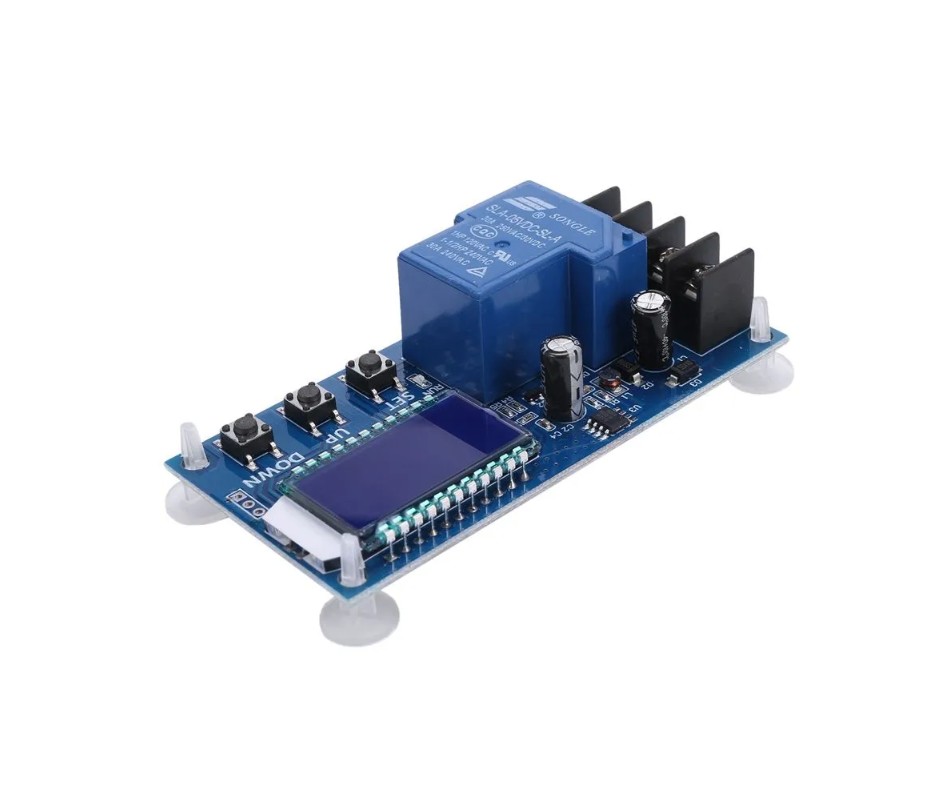

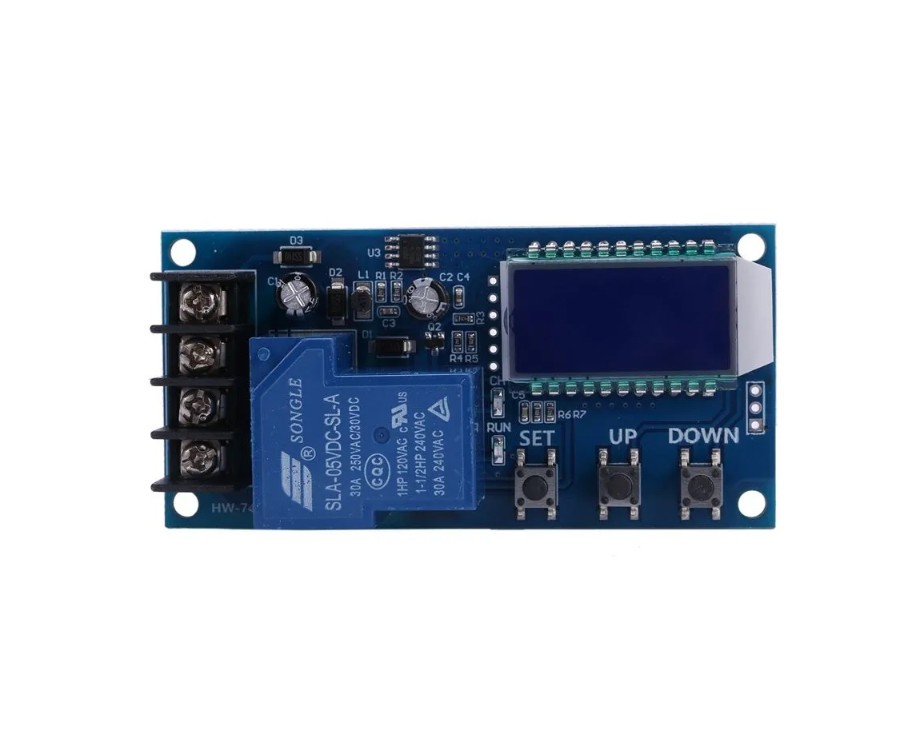

Реле заряда аккумулятора XY-L30A, предназначено для автоматического подключения и отключения зарядного устройства к заряжаемому аккумулятору. Подключение/отключение происходит при достижении пороговых значений напряжения на клеммахаккумулятора. Значения напряжения подключения и отключения аккумулятора устанавливаются с помощью трех кнопок установленных на плате модуля, липо посредством интерфейса UART (115200, 8, 1). На дисплее, на котором отображается напряжение, процент или время заряда.

Технические характеристки:

Напряжение: 6...60 вольт, питание от зарядного устройства, которым заряжается аккумулятор
Коммутируемый ток: не более 30 A
Точность измерения напряжения: 0.1 В
Применение: для любых типов аккумуляторов с соответствующим напряжением
ЖК-дисплей: монохромный
Отображение информации: напряжение, время, процент 2 светодиодных индикатора
Размеры: 92х45 мм

Команды UART:
On
Off
Start
Stop
Read
Dw10.0 (где 10.0 - напряжение в вольтах, при котором включается заряд аккумулятора)
Up20.0 (где 20.0 - напряже

Функция автоматического управления зарядкой: установив вольт-HI: «ВВЕРХ» volt-LI: «dn»; когда напряжение батареи ниже вольт-LI: «dn», реле ведет, зарядное устройство начинает заряжать аккумулятор; когда напряжение батареи достигает вольт-HI: «ВВЕРХ», реле отключается, и автоматическая зарядка завершается один раз;
Функция контроля времени зарядки: после ввода набора параметров установите параметр op не равным нулю, затем включите функцию контроля времени, параметр op по умолчанию: --: --h, по умолчанию функция контроля времени не включается;
После открытия функции контроля времени (OP не равен нулю), когда напряжение батареи ниже вольт-LI'd', зарядное устройство начало заряжать батарею, система начала синхронизироваться; Во время отсчета времени напряжение батареи больше или равно вольт-HI'UP', реле отключается;
Если время OP истекло, напряжение батареи по-прежнему ниже, реле сохраняет проводимость, автоматически закрывает функцию контроля времени зарядки и мигает H: ER, чтобы напомнить пользователю, настройк
