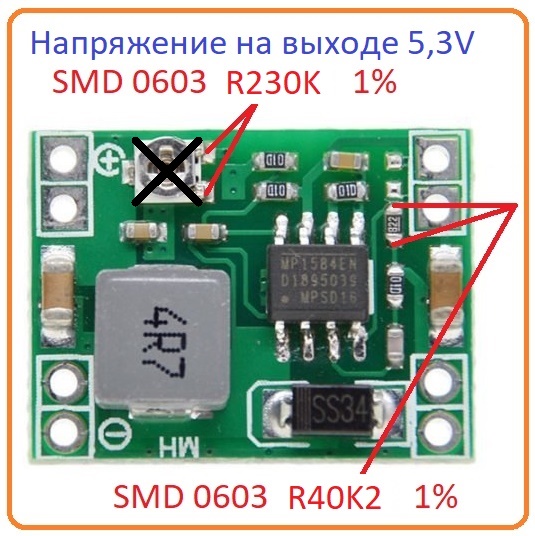

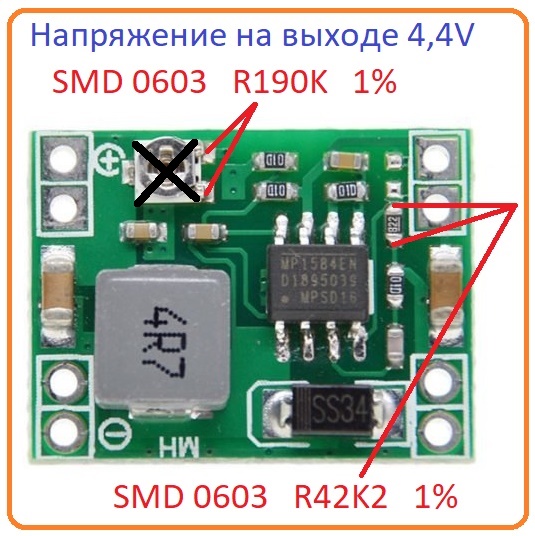

Для получения на выходе фиксированного напряжения 4.4V для питания планшета и напряжения 5,3V для HUB-а нужно заменить подстроечный резистор на постоянное сопротивление и поменять ещё один, как на рисунках ниже.
Ниже варианты подбора выходного напряжения (резистор с бóльшим номиналом ставится вместо подстроечника):
4,35V (120К/27К)
4,43V (150К/33К)
4,44V (82К/18К)
4,56V (47К/10К)
4,58V (43К/9.1К)
4,60V (39К/8.2К)
4,90V (200K/39K)
5,30V (62К/11К)
5,32V (220К/39К)

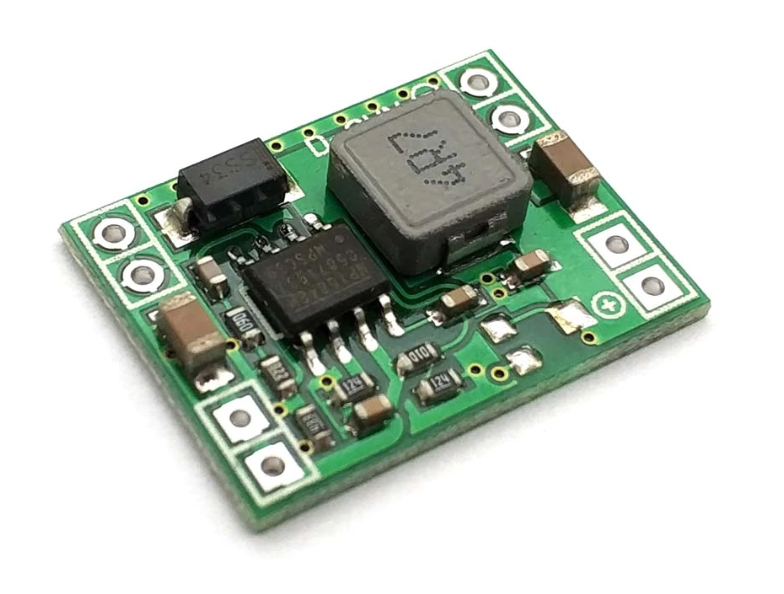

Модуль построен на микросхеме MP1584 (даташит) step-down-регуляторе. Полностью готовое решение для использования "из коробки". На мой взгляд на сегодня одно из лучших решений для организации питания для планшетов с током нагрузки до 1.5А (с дополнительным охлаждением до 2.8А). Габариты 17 мм х 22 мм. Эти DC-DC модули держат "просадку" напряжения до 6.5-7.0В при нагрузке в 1.5А, что положительно сказывается на работе во время кручения стартером. Температурный тест модуля. При нагрузке выше 1.5А требуется дополнительное охлаждение (радиатор).

Подстроечный резистор очень "чувствительный", увеличение напряжения на выходе происходит если вращать против часовой стрелки.
Модуль имеет встроенную защиту от короткого замыкания, но абсолютно не защищен от "переплюсовки" входного напряжения - моментально "выгорает". По качеству выходного напряжения нареканий не вызывает (при использовании в качестве питания для планшетов и периферии "шумов" нет). Если производитель модуля использовал достато
