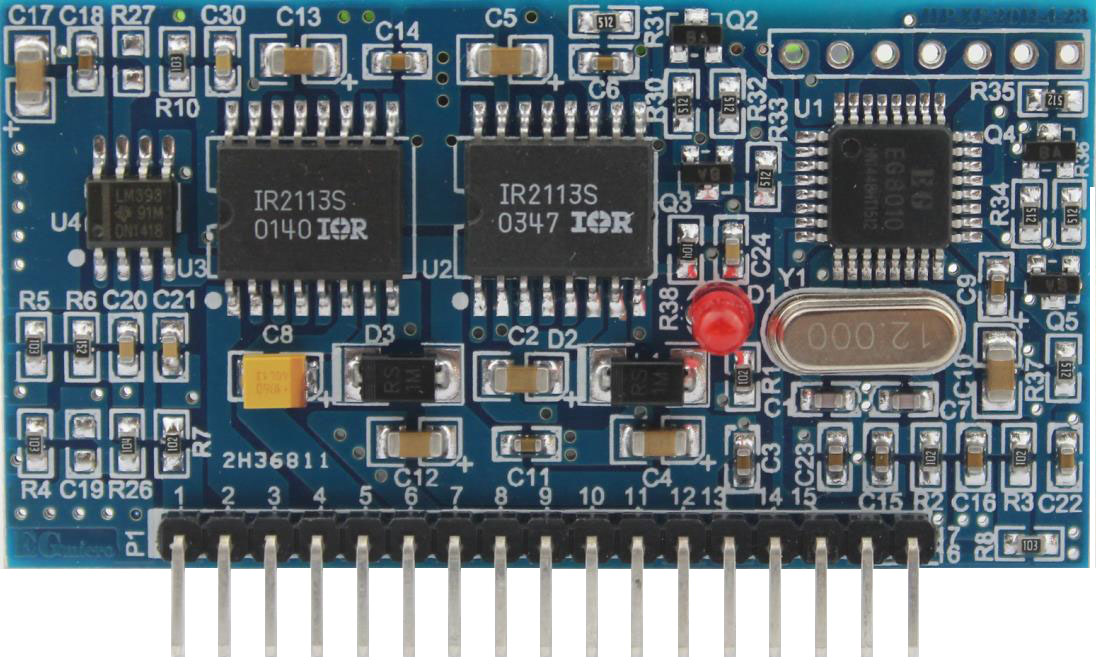

Данная плата позволит быстро и без особых сложностей собрать инвертор 12/220 по мостовой схеме с чистым синусом на выходе. Плата имеет на борту драйверы управления ключами самый ходовой драйвер IR2110, на фото плата с драйверами IR2113. В dadtasheet приведено несколько схем с разными типами драйверов.
Ядром платы является специальный микроконтроллер EG8010
Напряжение питания цифровой части: +5v
Напряжение питания драйверов: +12v (для MOSFET лучше 20v)
Частота ШИМ(PWM): 23.4KHz
Тактовая частота контроллера: 12MHz
Возможность установки фиксированных значений частоты 50Hz и 60Hz
Плавное изменение частоты два режима 0-100Hz и 0-400Hz
Установка мертвого времени 4 фиксированных значения 300nS; 500nS; 1.0uS; 1.5uS
Плавный пуск(Soft-start) время 1S
Обратная связь по напряжению, току, температуре
Защита от перегрузок по напряжению и току

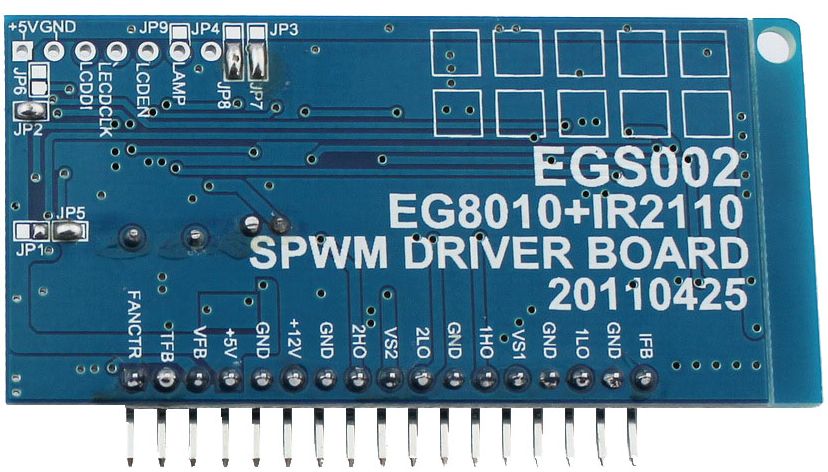

Инвертор EG8010 + IR2110
Бесплатная доставка по всей России*
Возможно забрать из офиса до 20:00 (пн-пт), до 16:00 (сб)
Цена: 686 руб
На складе: 2 шт
Доставка:
| Забрать из офиса |
| До 20:00 (пн-пт), 16:00 (сб) |
| Доставка в салон Евросеть/Связной |
| От 2 дней |
| Доставка в пункт выдачи |
| От 1 дня |
| Отправим Почтой России |
| Через 1 день |
Характеристики Инвертор EG8010 + IR2110
| Артикул | 0302042041 |
Описание
Ядром платы является специальный микроконтроллер EG8010
Напряжение питания цифровой части: +5v
Напряжение питания драйверов: +12v (для MOSFET лучше 20v)
Частота ШИМ(PWM): 23.4KHz
Тактовая частота контроллера: 12MHz
Возможность установки фиксированных значений частоты 50Hz и 60Hz
Плавное изменение частоты два режима 0-100Hz и 0-400Hz
Установка мертвого времени 4 фиксированных значения 300nS; 500nS; 1.0uS; 1.5uS
Плавный пуск(Soft-start) время 1S
Обратная связь по напряжению, току, температуре
Защита от перегрузок по напряжению и току
